如何做出高分文章中的峰形叠加图

5431 人阅读发布时间:2022-02-25 17:45

我们经常会在文章中发现一些蛋白表达类的流式结果figure出现如下的阳性结果+阴性对照在一个图上的流式结果:
新闻图片1
甚至还有这样的伴随不同处理组叠加在一张图上更多信息量的结果:
新闻图片2
这是如何做出来的呢?一般来说我们都是使用的flowjo这款软件来完成这种“叠加图”的,今天我们就来教大家如何使用flowjo这款软件完成峰形叠加图这个小技巧:


首先我们需要一个flowjo软件,这个软件目前是支持免费下载安装,并且可以免费申请使用30天的,如下是下载和安装地址:

Flowjo官网:https://www.flowjo.com

软件下载:https://www.flowjo.com/solutions/flowjo/downloads

免费使用30天:https://www.flowjo.com/solutions/flowjo/free-trial

当我们下载好软件后打开他,双击你想要分析的样本,找到你要分析的蛋白的荧光通道, 选择横轴为待分析指标的通道,纵轴选择histogram,即为当前的直方图,将图拖动到layout-editor中。
新闻图片3

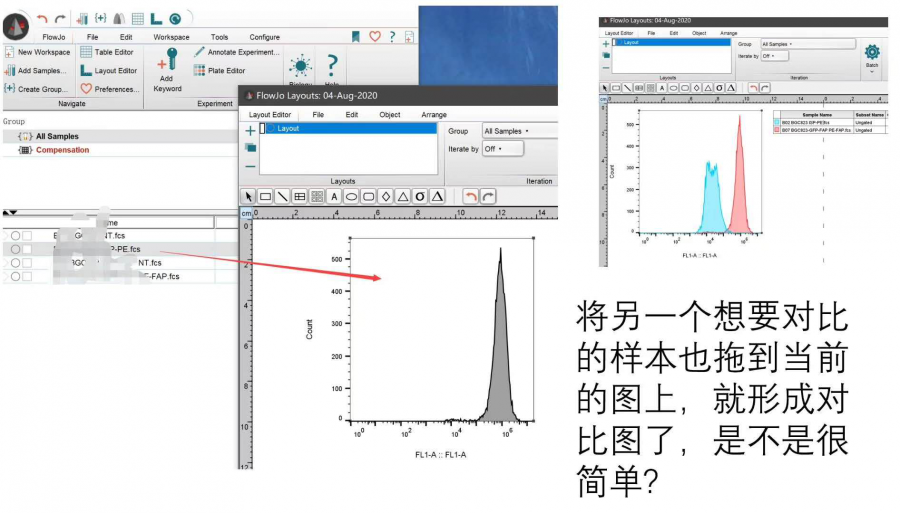

将另一个想要对比的样本也拖到当前的layout editor的这张图上面,马上就会出现叠加图了:
新闻图片4

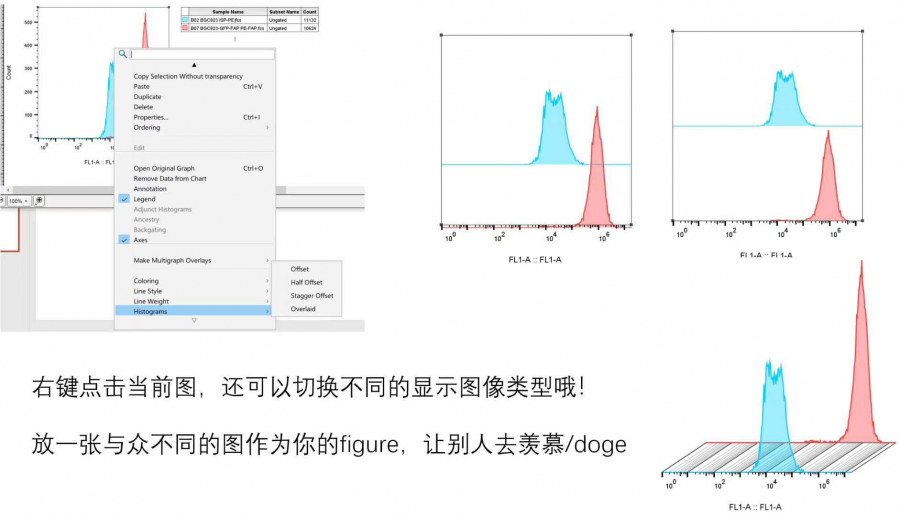

我们还可以右键layout中的叠加图,更改不同的图形类别哦!
新闻图片5
怎么样,今天的小技巧,你学会了吗?
